Configuration du Miroir dans Docker

Nos clients ont souvent besoin de configurer HealthShare HealthConnect et IRIS en mode haute disponibilité.

D'autres moteurs d'intégration sur le marché sont souvent présentés comme ayant des configurations de "haute disponibilité", mais ce n'est pas vraiment le cas. En général, ces solutions fonctionnent avec des bases de données externes et donc, si celles-ci ne sont pas configurées en haute disponibilité, lorsqu'un crash de la base de données se produit ou que la connexion à celle-ci est perdue, l'ensemble de l'outil d'intégration devient inutilisable.

Dans le cas des solutions InterSystems, ce problème n'existe pas, car la base de données fait partie intégrante des outils eux-mêmes. Et comment InterSystems a-t-il résolu le problème de la haute disponibilité ? Par des configurations absconses qui pourraient nous entraîner dans une spirale d'aliénation et de folie ? NON ! Chez InterSystems, nous avons écouté et pris en compte vos plaintes (comme nous essayons toujours de le faire ;) ) et nous avons mis la fonction mirroring (mise en miroir) à la disposition de tous nos utilisateurs et développeurs.

Mirroring

Comment fonctionne le Miroir ? Le concept lui-même est très simple. Comme vous le savez déjà, IRIS et HealthShare fonctionnent avec un système de journalisation qui enregistre toutes les opérations de mise à jour des bases de données de chaque instance. Ce système de journalisation est celui qui nous aide à récupérer les instances sans perte de données après un crash. Ces fichiers journaux sont envoyés entre les instances configurées en miroir, ce qui permet aux instances configurées en miroir d'être mises à jour en permanence.

Architecture

Décrivons brièvement l'architecture d'un système configuré en miroir :

• Deux instances configurées en mode basculement :
  • Nœud actif : reçoit toutes les opérations régulières de lecture/écriture.
  • Nœud passif : en mode lecture, il reçoit de manière synchrone toutes les modifications produites dans le nœud actif.
• 0-14 instances asynchrones : autant d'instances asynchrones que vous souhaitez utiliser; elles peuvent être de deux types :
  • DR async (reprise après sinistre) : nœuds en mode lecture qui ne font pas partie du basculement, bien qu'ils puissent être transférés manuellement. Si tel est le cas, ils pourraient être automatiquement transférés vers le nœud principal en cas de défaillance des deux autres nœuds de basculement. La mise à jour de vos données se fait en mode asynchrone, leur fraîcheur n'est donc pas garantie.
  • Reporting Asyncs (rapports asynchrones) : Nœuds mis à jour de manière asynchrone pour une utilisation dans des tâches de BI ou d'exploration de données. Ils ne peuvent pas être transférés vers le basculement car des écritures peuvent être effectuées sur les données.
• ISCAgent : Installé sur chaque serveur où se trouve une instance. Il sera chargé de surveiller l'état des instances de ce serveur. C'est un autre moyen de communication entre les Serveurs Miroirs en plus de la communication directe.
• Arbiter : il s'agit d'un ISCAgent installé indépendamment par rapport aux serveurs qui composent le Miroir et qui permet d'augmenter la sécurité et le contrôle des bascules au sein de celui-ci en surveillant les ISCAgents installés et les instances d'IRIS/HealthShare. Son installation n'est pas obligatoire.

Il s'agirait du fonctionnement d'un Miroir formé par un basculement avec seulement deux nœuds :

Avertissement préalable

Le projet associé à cet article n'a pas de licence active permettant la configuration du miroir. Si vous voulez l'essayer, envoyez-moi un email directement ou ajoutez un commentaire en bas de l'article et je vous contacterai.

Déploiement dans Docker

Pour cet article, nous allons mettre en place un petit projet dans Docker qui nous permet de mettre en place 2 instances de basculement avec un Arbiter. Par défaut, les images IRIS disponibles pour Docker ont l'ISCAgent déjà installé et configuré, nous pouvons donc sauter cette étape. Il sera nécessaire de configurer le projet associé à l'article à partir d'un code Visual Studio, car cela nous permettra de travailler plus confortablement avec les fichiers du serveur par la suite.

Voyons quelle forme aurait notre docker-compose.yml :

version: '3.3'
services:
  arbiter:
      container_name: arbiter
      hostname: arbiter
      image: containers.intersystems.com/intersystems/arbiter:2022.1.0.209.0
      init: true
      command:
        - /usr/local/etc/irissys/startISCAgent.sh 2188
  mirrorA:
    image: containers.intersystems.com/intersystems/iris:2022.1.0.209.0
    container_name: mirrorA
    depends_on:
      - arbiter
    ports:
    - "52775:52773"
    volumes:
    - ./sharedA:/shared
    - ./install:/install
    - ./management:/management
    command:
      --check-caps false
      --key /install/iris.key
      -a /install/installer.sh
    environment:
    - ISC_DATA_DIRECTORY=/shared/durable
    hostname: mirrorA
  mirrorB:
    image: containers.intersystems.com/intersystems/iris:2022.1.0.209.0
    container_name: mirrorB
    depends_on:
      - arbiter
      - mirrorA
    ports:
    - "52776:52773"
    volumes:
    - ./sharedB:/shared
    - ./install:/install
    - ./management:/management
    command:
      --check-caps false
      --key /install/iris.key
      -a /install/installer.sh
    environment:
    - ISC_DATA_DIRECTORY=/shared/durable
    hostname: mirrorB

Nous pouvons remarquer que nous avons défini 3 conteneurs :

• Arbiter : il correspond à l'ISCAgent (même si l'image s'appelle Arbiter) qui sera déployé pour contrôler les instances IRIS qui formeront le Mirror Failover (basculement miroir). Au démarrage du conteneur, il exécutera un fichier shell qui démarrera l'ISCAgent écoutant sur le port 2188 du conteneur.
• mirrorA : conteneur dans lequel l'image IRIS v.2022.1.0.209 sera déployée et que nous configurerons ultérieurement en tant que nœud de basculement primaire.
• mirrorB : conteneur dans lequel l'image IRIS v.2022.1.0.209 sera déployée et que nous configurerons ultérieurement en tant que nœud de basculement secondaire.

Lorsque nous exécutons la commande docker-compose up -d, les conteneurs définis seront déployés dans notre Docker, et cela devrait ressembler à ceci dans notre Docker Desktop (si nous le faisons à partir de Windows).

Configuration du miroir.

Avec nos conteneurs déployés, nous allons procéder à l'accès aux instances que nous allons configurer en miroir, la première sera à l'écoute sur le port 52775 (mirrorA) et la seconde sur 52776 (mirrorB). L'utilisateur et le mot de passe d'accès seront superuser / SYS

Du fait que les instances sont déployées dans Docker, nous aurons deux options pour configurer les IP de nos serveurs. La première est d'utiliser directement le nom de nos conteneurs dans la configuration (ce qui est le plus simple) ou de vérifier les IP que Docker a attribuées pour chaque conteneur (en ouvrant la console et en exécutant un ifconfig qui renvoie l'IP attribuée). Pour des raisons de clarté, nous utiliserons pour l'exemple les noms que nous avons donnés à chaque conteneur comme adresse de chacun au sein de Docker.

Tout d'abord, nous allons configurer l'instance que nous utiliserons comme nœud actif du basculement (FailOver). Dans notre cas, ce sera ce que nous avons appelé mirrorA.

La première étape consistera à activer le service de mise en miroir, ce qui nous permettra d'accéder au menu de mise en miroir à partir du portail de gestion : Administration du système --> Configuration --> Paramètres du miroir --> Activer le miroir Service et cochez la case Service activé :

Une fois le service activé, nous pouvons commencer à configurer notre nœud actif. Après avoir activé le service, vous pourrez voir que de nouvelles options ont été activées dans le menu Miroir :

Dans ce cas, comme nous n'avons pas de configuration de miroir déjà créée, nous devons en créer une nouvelle avec l'option Créer un miroir. Lorsque nous accédons à cette option, le portail de gestion ouvrira une nouvelle fenêtre à partir de laquelle nous pourrons configurer notre miroir :

Examinons de plus près chacune des options :

• Nom du miroir : le nom avec lequel nous identifierons notre miroir. Pour notre exemple, nous l'appellerons MIRRORSET.
  ** Nécessite le SSL/TLS** : pour notre exemple, nous ne configurerons pas de connexion utilisant le SSL/TLS, bien que dans les environnements de production, il serait plus que pratique d'éviter que le fichier journal soit partagé sans aucun type d'encryptage entre les instances. Si vous souhaitez configurer cette connexion, vous avez tous les renseignements nécessaires à l'adresse URL de la documentation.
• Use Arbiter : cette option n'est pas obligatoire, mais elle est fortement recommandée, car elle ajoute une couche de sécurité à notre configuration de miroir. Pour notre exemple, nous la laisserons cochée et nous indiquerons l'IP dans laquelle nous avons notre Arbiter en cours d'exécution. Pour notre exemple, l'IP sera dans le nom du conteneur arbiter.
• User Virtual IP : dans les environnements Linux/Unix, cette option est très intéressante car elle nous permet de configurer une IP virtuelle pour notre nœud actif qui sera géré par notre miroir. Cette IP virtuelle doit appartenir au même sous-réseau que les nœuds de basculement. Le fonctionnement de l'IP virtuelle est très simple, en cas de défaillance du nœud actif le miroir configurera automatiquement l'IP virtuelle sur le serveur où se trouve le nœud passif à promouvoir. De cette manière, la promotion du nœud passif en nœud actif sera complètement transparente pour les utilisateurs, puisqu'ils continueront à être connectés à la même IP, même si elle sera configurée sur un serveur différent. Si vous souhaitez en savoir plus sur l'IP virtuelle, vous pouvez consulter cette URL de la documentation.

Le reste de la configuration peut être laissé tel quel. Sur le côté droit de l'écran, nous verrons les renseignements relatifs à ce nœud dans le miroir :

• Nom du membre du miroir : nom de ce membre du miroir, par défaut il prendra le nom du serveur avec le nom de l'instance.
• Superserver Address : Adresse IP du super-serveur de ce nœud, dans notre cas, mirrorA.
• Port de l'agent : port dans lequel l'agent ISCAgent correspondant à ce nœud a été configuré. Par défaut 2188.

Une fois les champs nécessaires configurés, nous pouvons procéder à la sauvegarde du miroir. Nous pouvons vérifier comment la configuration s'est déroulée à partir du moniteur du miroir (Opération du système --> Moniteur du miroir).

Parfait, nous avons notre miroir nouvellement configuré. Comme vous pouvez le constater, seul le nœud actif que nous venons de créer apparaît. Très bien, allons donc ajouter notre nœud passif dans le Failover. Nous accédons au portail de gestion mirrorB et au menu Mirror Settings. Comme nous l'avons déjà fait pour l'instance mirrorA, nous devons activer le service Mirror. Nous répétons l'opération et dès que les options du menu seront mises à jour, nous choisirons Join as Failover (Rejoindre en tant que basculement).

Nous avons ici l'écran de connexion au miroir. Expliquons brièvement la signification de chacun des champs :

• Nom du miroir : nom que nous avons donné au miroir au moment de sa création, dans notre exemple MIRRORSET.
  • Adresse de l'agent sur l'autre système : IP du serveur où l'ISCAgent du nœud actif est déployé, pour nous ce sera mirrorA.
  • Port de l'agent : port d'écoute de l'ISCAgent du serveur dans lequel nous avons créé le miroir. Par défaut 2188.
  • Nom de l'instance IRIS d'InterSystems : le nom de l'instance IRIS sur le nœud actif. Dans ce cas, il coïncide avec celui du nœud passif, IRIS.

Après avoir enregistré les données du miroir, nous aurons la possibilité de définir les renseignements relatifs au nœud passif que nous sommes en train de configurer. Examinons à nouveau les champs que nous pouvons configurer pour le nœud passif :

• Nom du membre du miroir : nom que le nœud passif prendra dans le miroir. Par défaut, il est formé par le nom du serveur et de l'instance.
  Superserver Address : Adresse IP du super-serveur dans notre nœud passif. Dans ce cas mirrorB.
• Port de l'agent** : port d'écoute de l'agent ISCAgent installé sur le serveur du nœud passif que nous sommes en train de configurer. Par défaut 2188.
  SSL/TLS Requirement : non configurable dans cet exemple, nous n'utilisons pas SSL/TLS.
  Adresse privée du miroir : Adresse IP du nœud passif. Comme nous l'avons vu, lors de l'utilisation de Docker, nous pouvons utiliser le nom du conteneur mirrorB.
  Adresse de l'agent : Adresse IP du serveur où l'ISCAgent est installé. Même chose que précédemment, mirrorB.

Nous enregistrons la configuration comme nous l'avons indiqué et nous retournons au moniteur du miroir pour vérifier que nous avons tout configuré correctement. Nous pouvons visualiser le moniteur du nœud actif dans miroirA et du nœud passif dans miroirB. Examinons les différences entre les deux instances.

Moniteur miroir sur le nœud actif mirrorA :

Moniteur du miroir sur le nœud passif mirrorB:

Comme vous pouvez le constater, les renseignements affichés sont similaires, il s'agit essentiellement de changer l'ordre des membres du basculement. Les options sont également différentes, examinons-en quelques-unes :

• Nœud actif mirrorA :
  • Set No Failover (Configurer pas de basculement) : empêche l'exécution du basculement dans le cas d'un arrêt de l'une des instances qui en font partie.
  • Demote other member (Démonter l'autre membre) : Supprime l'autre membre du basculement (dans ce cas mirrorB) de la configuration du miroir.
• Nœud passif mirrorB :
  • Stop Mirror On This Member (Supprimer le miroir sur ce membre) : arrête la synchronisation du miroir sur le membre de basculement (ici mirrorB) : Arrête la synchronisation du miroir sur le nœud passif de basculement.
  • Demote To DR Member (Rétrograder vers le membre DR) : rétrograde ce nœud de la partie du basculement avec sa synchronisation en temps réel vers le mode de reprise après sinistre en mode asynchrone.

Parfait, nous avons déjà nos nœuds configurés, voyons maintenant la dernière étape de notre configuration. Nous avons à décider quelles tableaux feront partie du miroir et à le configurer sur les deux nœuds. Si vous regardez le README.md du projet Open Exchange associé à cet article, vous verrez que nous configurons et déployons deux applications que nous utilisons habituellement pour la formation. Ces applications sont déployées automatiquement lorsque nous démarrons les conteneurs Docker et que les NAMESPACES et les bases de données sont créés par défaut.

La première application est celle de l'entreprises COMPANY qui nous permet de sauvegarder les dossiers des entreprises et la seconde est PHONEBOOK qui nous permet d'ajouter des contacts personnels liés aux entreprises enregistrées, ainsi que des clients.

Ajoutons une entreprise :

Nous allons maintenant créer un contact personnel pour l'entreprise précédente :

Les données relatives à l'entreprise seront enregistrées dans la base de données COMPANY et les données relatives au contact dans PERSONAL, les deux bases de données étant mappées de manière à être accessibles à partir de l'espace de noms PHONEBOOK. Si nous vérifions les tableaux dans les deux nœuds, nous verrons que dans mirrorA nous avons les données de l'entreprise et du contact, mais que dans mirrorB il n'y a toujours rien, ce qui est logique.

Les entreprises enregistrées dans mirrorA:

Très bien, procédons à la configuration des bases de données sur notre miroir. Pour ce faire, depuis notre nœud actif (miroirA), nous accédons à l'écran d'administration des bases de données locales (Administrateur système --> Configuration --> Configuration du système --> Bases de données locales) et nous cliquons sur l'option Ajouter au miroir, nous devons sélectionner dans la liste toutes les bases de données que nous voulons ajouter et lire le message qui s'affiche à l'écran :

Une fois les bases de données ajoutées au miroir à partir du nœud actif, nous avons à faire une sauvegarde de celles-ci ou à copier les fichiers de base de données (IRIS.dat) et à les restaurer sur le nœud passif. Si vous décidez de faire une copie directe des fichiers IRIS.dat, gardez à l'esprit que vous devez figer les écritures dans la base de données à copier, vous pouvez voir les commandes nécessaires dans l'URL de la documentation. Dans notre exemple, il ne sera pas nécessaire de faire une pause, puisque personne d'autre que nous n'écrit dans la base de données.

Avant d'effectuer cette copie des fichiers de la base de données, vérifions l'état du miroir à partir du moniteur du nœud actif :

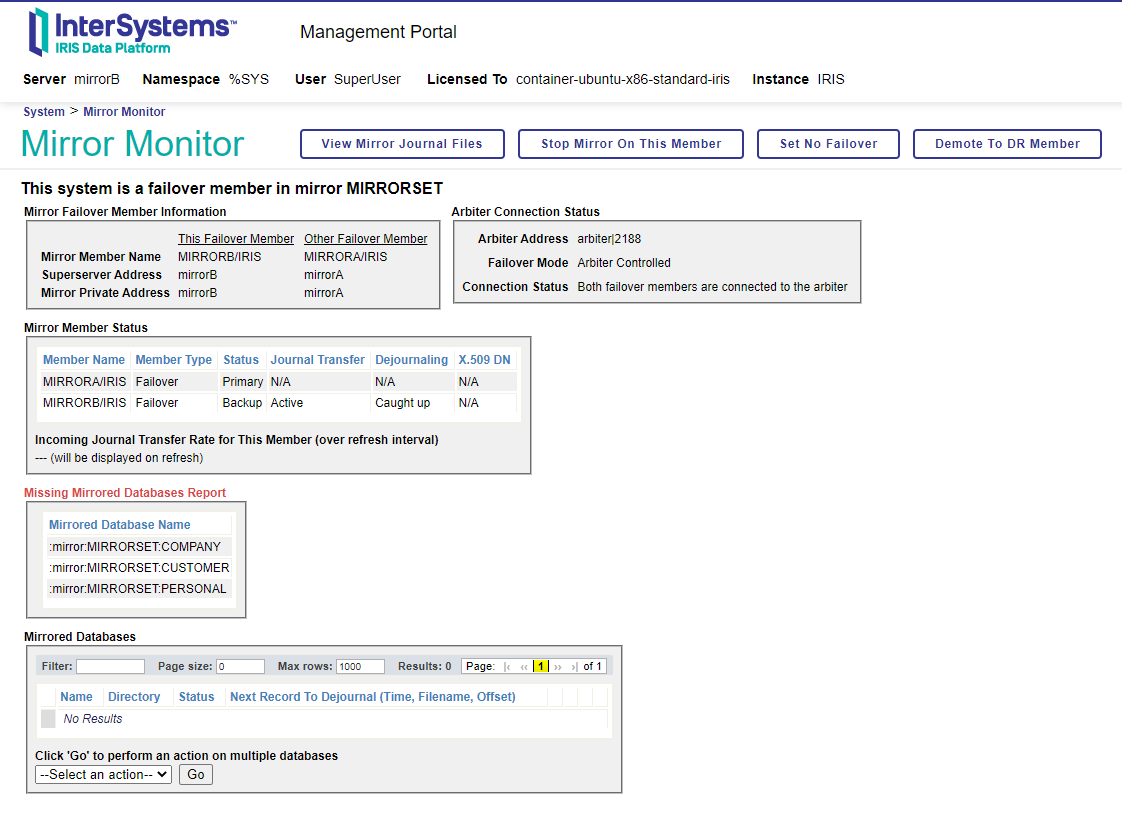

Examinons le nœud passif :

Comme nous pouvons le voir, depuis le nœud passif nous sommes informés que bien que nous ayons 3 bases de données configurées dans le miroir, la configuration n'a pas encore été faite. N'oublions pas que nous devons démonter les bases de données du nœud passif pour pouvoir effectuer la copie et pour cela nous accéderons depuis le portail de gestion à Configuration du système --> Bases de données et en accédant à chacune d'entre elles nous procéderons à leur démontage.

Parfait ! Bases de données démontées. Accédons au code du projet associé à l'article depuis Visual Studio Code et constatons que nous avons les dossiers où se trouvent les installations IRIS, sharedA pour mirrorA et sharedB pour mirrorB. Accédons aux dossiers où se trouvent les bases de données COMPANY, CUSTOMER et PERSONAL (/sharedA/durable/mgr) et procédons à la copie du fichier IRIS.dat de chaque base de données dans le miroir vers les répertoires appropriés du miroirB (/sharedB/durable/mgr).

Une fois la copie terminée, nous montons à nouveau les bases de données mirrorB et vérifions l'état des bases de données configurées à partir du moniteur du miroir mirrorB :

Bingo ! Notre miroir a reconnu les bases de données et il ne nous reste plus qu'à les activer et les mettre à jour. Pour ce faire, nous allons cliquer sur l'action Activer puis sur Catchup (Rattraper), qui apparaîtra après l'activation. Voyons ce qu'il en est :

PParfait, nos bases de données sont déjà correctement configurées en miroir, si nous consultons la base de données COMPANY nous devrions voir l'enregistrement que nous avons enregistré depuis mirrorA auparavant :

Il est évident que notre base de données COMPANY a l'enregistrement que nous avons saisi précédemment dans mirrorA, nous avons copié l'ensemble de la base de données après tout. Ajoutons une nouvelle société à partir de miroirA que nous appellerons "Une autre société" et interrogeons à nouveau le tableau de la base de données COMPANY :

Le voici. Nous aurons juste à nous assurer que nos bases de données configurées en miroir sont en mode lecture seule pour le nœud passif mirrorB :

Et les voici ! en mode R pour la lecture. Bon, nous avons déjà notre miroir configuré et nos bases de données synchronisées. Dans le cas où nous aurions des productions en cours, ce ne serait pas un problème puisque le miroir se charge automatiquement de les gérer, en les démarrant dans le nœud passif en cas de chute dans le nœud actif.

Merci beaucoup à tous ceux qui ont atteint ce stade ! C'était long, mais j'espère que cela vous sera utile.
